核磁共振MRI性能檢測模體JJF2151-2024

核磁共振MRI性能檢測模體

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號

產品生產標準：JJF2151-2024

MRI磁共振性能檢測模體結構圖 MRI磁共振性能檢測模體主要用于核磁共振研發測試，性能質量評估，空間分辨力及成像線性度測試和低對比度靈敏度測試。測磁場均勻性、信躁比、T1,T2值、空間分辨率(高分辨率)、密度分辨率(低對比度)、幾何線性等。 MRI磁共振性能檢測模體能夠符合YY/T0482-2022、JJF(京)30-2022等標準相關要求，進行對MRI設備性能進行檢測。模體由一個10cm的立方體測試插件和丙烯酸材料的圓柱體組成；圓柱體的外徑為20 厘米，內徑為 19 厘米。如圖A.1所示。

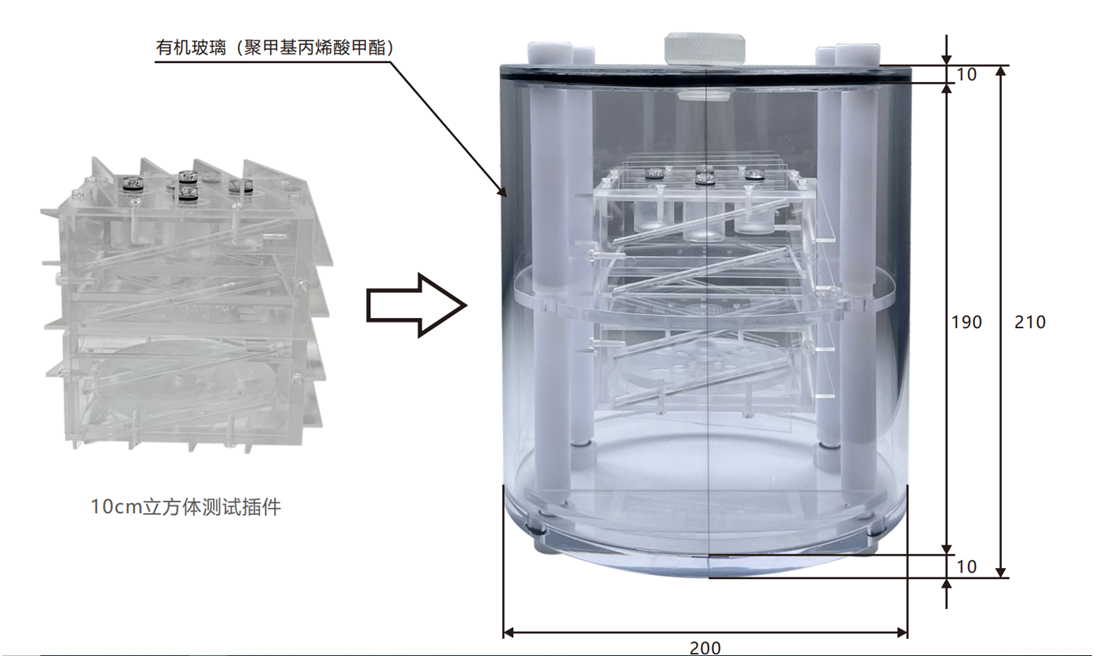

圖A.1 MRI磁共振性能檢測模體結構圖

2.模體應用和檢測項目

MRI磁共振性能檢測模體在核磁共振成像(MRI)掃描儀中的應用：

1. 模體用于磁共振成像(MRI)掃描儀全面精度性能評估和日常質量檢查；

2. 材質丙烯酸材料的圓柱形模體和球形模體，模體內部加注硫酸銅溶液；

3. 檢測參數：空間分辨率(高分辨率)、密度分辨率(低對比度)、測信躁比、T1，T2值、幾何線性等。

3.模體測試配比溶液要求 1升蒸餾水+1.955 克五水硫酸銅+3.6 克氯化鈉符合美國醫學物理學家協會AAPMReport No.28，1990推薦的技術要求，能滿足對磁共振的軸向面、冠狀面、矢狀面成像性能的檢測。

4.模體配置測試立方體板可以在標準的2-D配置組裝，與雙相對切片厚度斜面允許操作員迅速驗證模體的z軸被地排列垂直于成象平面。尼龍螺絲將單元固定在一起，允許您將測試板或立方體側面更改為三維結構。3-D配置允許從單個數據采集獲得 x，y和z切片幾何測量結果。

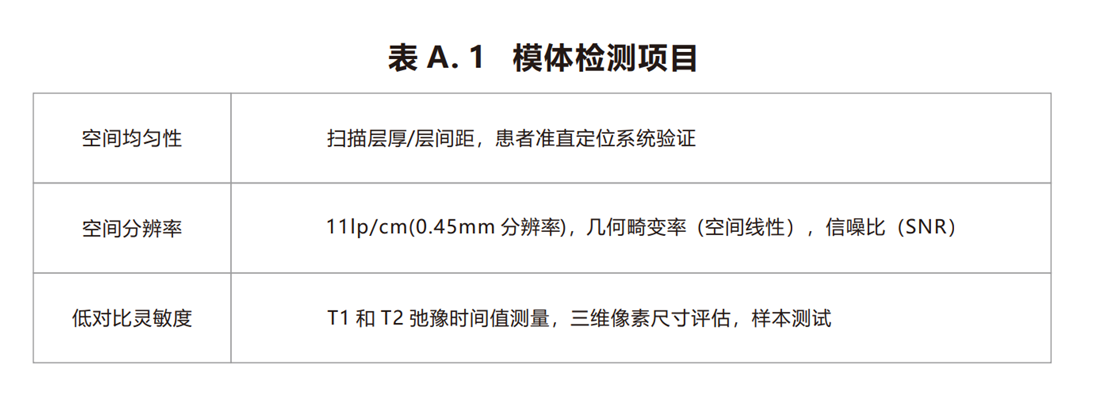

5.模體測試總結測試立方體和模體外殼包含允許全面測試大可實現的關鍵 MRI 掃描儀參數的功能。下面列出了他們支持的主要組件和測試：切片厚度斜面 → 模體位置 → 掃描切片寬度 → 多切片間距和鄰接度 → 患者對齊(3D)→ 表增量準確度Sensitometry 小瓶 → T1 測量 → T2 測量高分辨率測試板 → 高分辨率測量(每厘米1至11線對) → 幾何失真多維數據集支持磁盤 → 幾何失真 → 像素(矩陣)大小驗證外殼 → 空間均勻性 → 信噪比

6. 校準條件:

(1)、圖像性能檢測模體應至少包含圖像均勻性檢測模塊、幾何畸變檢測模塊、空間分辨辨力檢測模塊、密度分辨力檢測模塊和層厚檢測模塊，使用不產生任何磁共振信號的材料構成，并具有良好的化學穩定性和熱穩定性。 (2)、幾何何畸變檢測模塊兩孔連線距離(或柵格長度)的最大允許誤差為±0.5mm。

(3)、空間分辨力檢測模塊至少應滿足空間分辨力范圍1Lp/cm~8Lp/cm的檢測：在[1Lp/cm，5Lp/cm]區間內，線對組線條寬度相對最大允許誤差為±5%，線條中心距相對最大允許誤差為±10%；在[5lp/cm，8Lp/cm]區間內，線對組線條寬度的相對最大允許誤差為±10%，線條中心距的相對最大允許誤差為±20%。

(4)、密度分辨力檢測模塊圓孔深度標稱值最小的所有圓孔，圓孔深度應不大于0.6mm：上述圓孔中，圓孔直徑標稱值最小的圓孔，直徑應不大于5.0mm。

(5)、層厚檢測模塊楔形板(塊)斜率的相對最大允許誤差為±3%。

(6)、圖像性能檢測模體內部使用含順磁離子的試劑配制溶液填充。以使用硫酸銅和蒸餾水配制成像溶液為例，推薦的配比是：每升蒸館水中包含1.25g純CuS04或1.96gCuS04 · 5H20。

7. 圖像均勻性

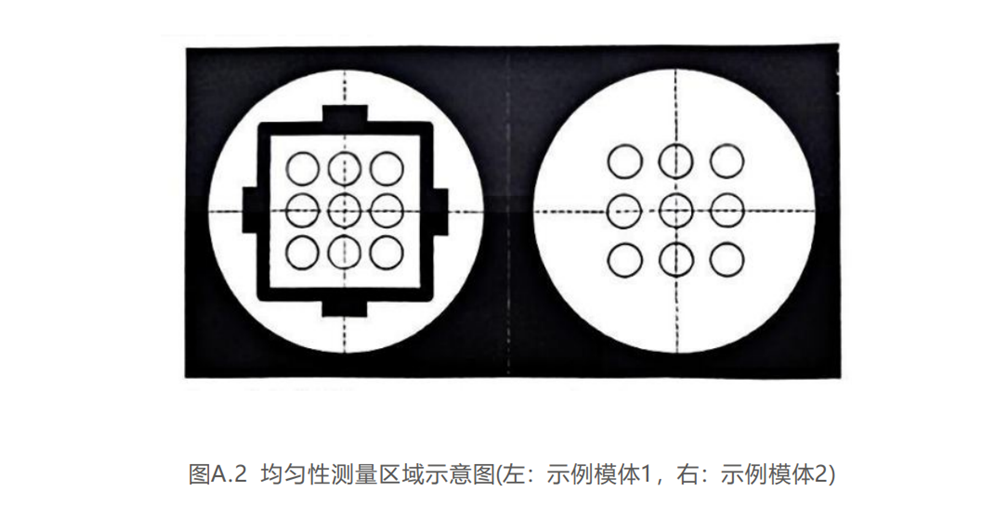

在充滿均勻溶液的模體掃描層面上，選取9個面積相同的ROI，分別位于中心區域，邊緣0°、45°、90°、135°、180°、225°、270°和315°，如圖A.2，測量每個 ROI的信號強度。測量時，選擇的所有ROI大小相同，面積均不小于100mm2 或至少包含100個像素點。
