濾線柵對準測試裝置

產品名稱：濾線柵對準測試裝置又稱濾線柵準直檢測裝置

咨詢熱線：134-7367-2973 微信同號

濾線柵準直檢測裝置參數說明：

產品廠家：廊坊玉雙儀器設備有限公司，可以按照客戶儀器定做、生產、加工： X光機濾線柵對準測試裝置

1、產品介紹：濾線柵對準測試裝置用于測定放射攝影濾線與X射線束中心線的對準情況。

產品型號：SY-LX03型

濾線柵對準測試裝置由三塊(A、B、C、)上下面粘有薄銅板的鉛板組成。A為測試板，上有5個大孔(孔心間距為25mm),5個小孔，對片夾中的膠片進行照射時，小孔標明該板的方向，當只通過一個大孔進行照射時，可用鉛擋板B、C蓋住其它四個孔。對于較長時間的照射，可以在孔上復蓋一銅片。

圖1、過濾線柵對準測試裝置

2、濾線柵對準測試裝置檢測方法

將X射線管在縱向和橫向?qū)视跋窠邮芷鞯闹行?，調節其高度(或水平距離)到所用濾線器要求的SID。鎖住X射線管。片架中放入裝有膠片的20x25cm，其較長的方向與診視床的長軸垂直。

將測試板放在床上，使其長的方向與濾線柵的柵格線(X射線管陽極一陰極軸方向)垂直。將測試板的中孔放在診視床的中心線上并對準準直器光野中心線交點，三個小的標志孔應指向床的前方。將測試板粘到床上以免在以后的測試中移動，

見圖 9.2。

濾線柵對準測試板

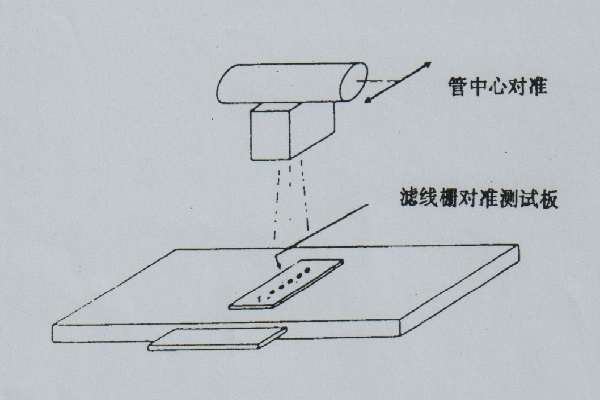

圖9.2濾線柵對準測試裝置布放示意圖

調節準直器使方形照射野剛剛小于測試板的寬度。將兩塊小的鉛板蓋在測試板上，只讓中間的孔(以及它兩邊的小孔)受到照射，其它的大孔均被蓋上。用最低的mA檔照射60kV、2-4mAs，以便在沖洗后的膠片中孔處得到1.0-2.0的黑度。對于較長的照射可以將銅片(厚度為1mm的銅條)蓋在孔上，水平移動X射線管，重復照射，每次將一個孔置于十字線的中心。一定要用同樣的技術條件進行每一次照射，且莫忘記了移動小鉛板蓋住其余四個不受照射的大孔，也一定不要忘了照射測試板上小的標志孔以便肯定將測試板的方向記在膠片上。沖洗膠片并測量和記錄每個孔的影像黑度。這些數據可以記錄在膠片上也可以記錄在諸如濾線器對準QA表上。

3、濾線柵對準測試裝置評價方法

檢查所記的數據，看中間孔的黑度是否最大。如果濾線器對準了，中間孔的黑度應該最大，其它四孔的黑度應對稱地逐漸下降。如果測試膠片上的黑度分布指出最大的黑度不在中間孔，或者黑度下降的方式不對稱，可懷疑濾線器未對準中心。中間孔黑度最大表示濾線器不對準的最大偏差為 13mm。

濾線器不對準可能由下列情況之一引起。把X射線管和濾線器水平對準的X射線管中的制動機構(detentmechomism)錯誤調節;由于濾線柵的位置或其往返運動結構引起。如果本測試指出可能出現不對準問題，應對其維修。對于使用移動濾線柵的放射攝影X射線機，一定要檢查測試膠片上濾線柵線條成象跡象。膠片上出現濾線柵線條可能指出了下列問題之-:

(1)控制器設置在臺面照射，沒有使濾線柵移動。將控制器設置在濾線柵照射后再重新測試。

(2)濾線柵往返動作故障或不工作，可能在濾線柵移動和X射線開始照射之間有延時的故障。

(3)為使濾線柵移動能有效地弄模糊濾線柵線，使用較長的照射時間減少 mA 和 kV值。
