多功能綜合測試板YY/T 0744-2018

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考?。?！更多詳情，請咨詢：134-7367-2973 微信同號

參照標準：YY/T 0744-2018

模體用途：

透視和攝影模式使用的測試體模由衰減體和一個多功能測試卡組成，可用于動態范圍、空間分辨率、低對比度分辯率等測試。

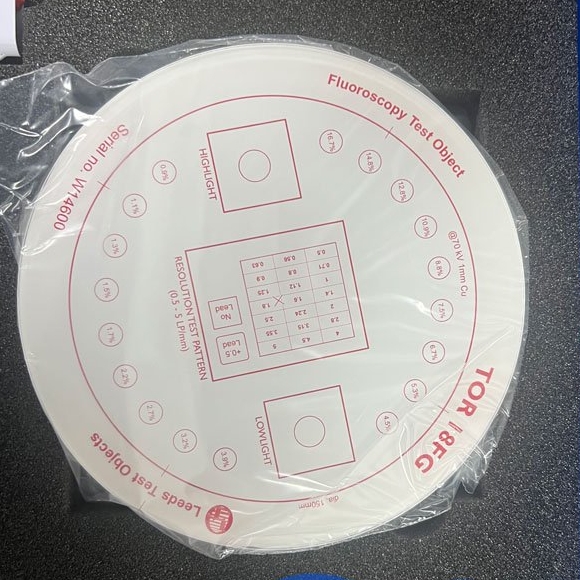

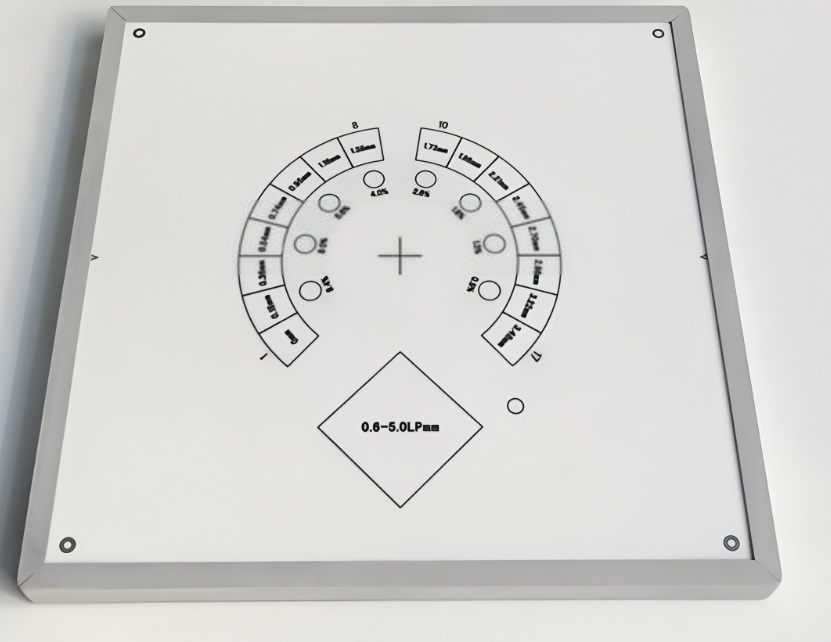

多功能測試卡各種結構性部件示意圖

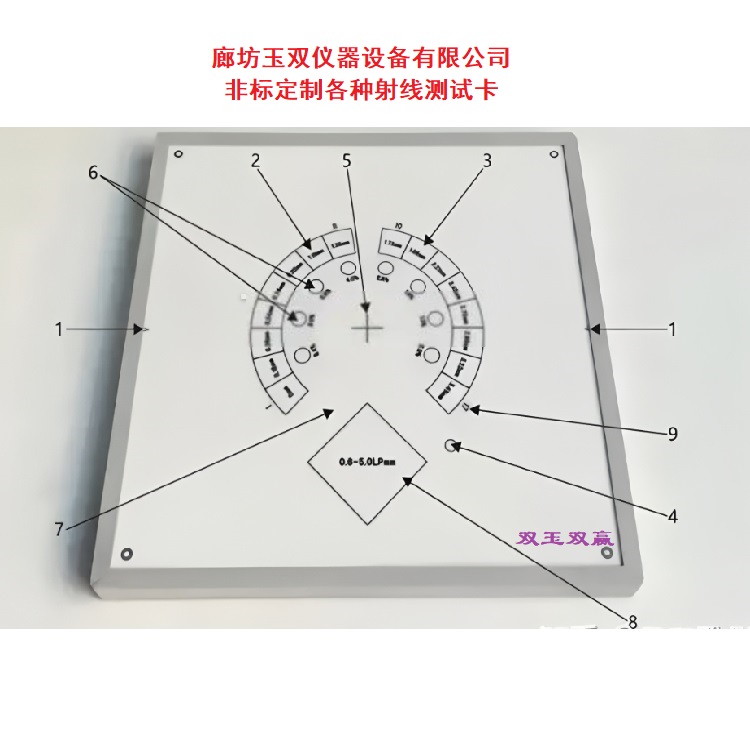

說明： 1——X 射線管軸方向； 2——動態階楔； 3——16個直徑4 mm、深度2 . 5 mm PAMM的低對比度孔； 4——kV 檢驗區； 5——中心標記十字線； 6——8個直徑10 mm 對比度細節物體組； 7——無結構的中央?yún)^(qū)； 8——空間分辨率測試卡； 9——動態階楔在影像上可顯示的數字。

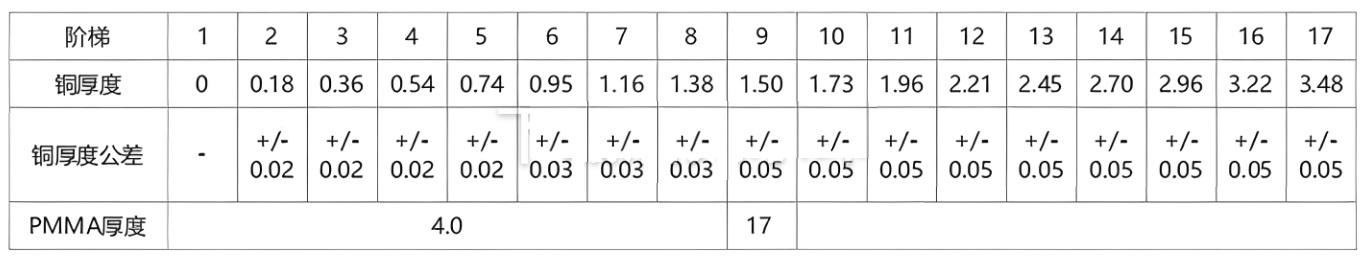

A.2. 模體構成多功能測試卡由下面幾個部件構成， 總厚度達18 . 5 mm： a) 基體銅板 ，其厚度為1 . 5 mm ，邊長為300 mm×300 mm ，但空間分辨率檢測 區域的銅板厚度為 1 . 1 mm。 b) 動態范圍的測量銅階楔(見圖 A.1 中 No.2)，其外徑為150 mm，內徑為110 mm， 由17個階梯組成 ，每一階梯銅厚度在表 A. 1 中規定 。 表中， 銅厚度包括上述銅板的厚 度(1 . 5 mm) ，階梯1 ～階梯8比基體銅板薄 ，階梯10 ～階梯17比基體銅板厚。 表 A. 1 動態階楔的厚度和其厚度公差 單位為毫米

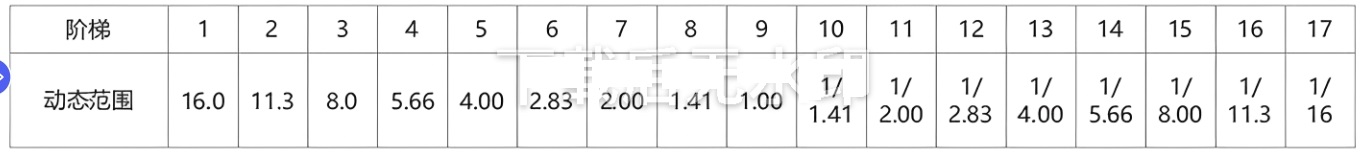

當 X 射線管電壓設置在75 kV 和使用25 mm鋁衰減體時 ，則每一個銅階楔相對于 第9階梯的動態范圍參考值見表 A. 2。表 A. 2 動態范圍參考值

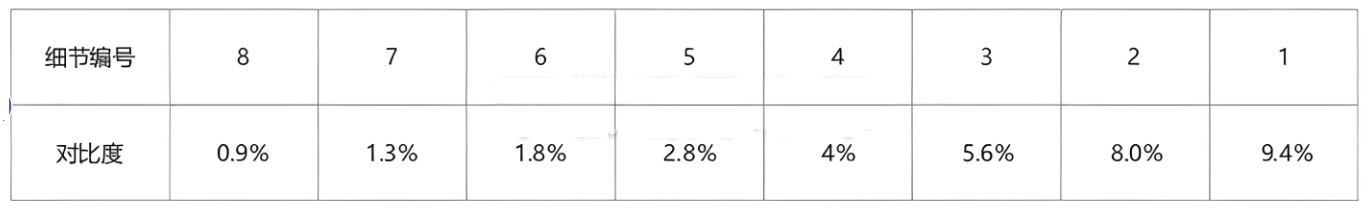

c) 空間分辨率測試卡： 由100μm 厚的鉛箔和空間分辨率為0 .6 lp/mm～ 5 lp/mm 的線對組成 ，可測分辨率為：0 . 6， 0 . 7， 0 .8， 0 .9， 1 .0， 1 . 2， 1 .4， 1 . 6， 1 .8， 2 .0， 2 . 2， 2 . 5， 2 .8， 3 . 1， 3 .4， 3 . 7， 4 .0， 4 . 5， 4 . 6， 5 .0 (lp/ mm)。 d) 8 個低對比度物體組件 ，其直徑為10 mm (見圖 A. 1 中6),位于均勻的內部區域 (見圖 A. 1 中7) ，用于檢驗低對比度分辨率 ，孔的深度見表 A. 3。表 A. 3 在PMMA中對比度細節的深度單位為毫米

當 X 射線管電壓為75 kV 和使用25 mm 鋁衰減體時 ，每個細節對比區相對于銅階 楔第9 階梯的對比度參考值見表 A.4。 表 A. 4 對比度參考值

e ) 一組16個細節對比度物體 ，其直徑為 4 mm (見圖 A . 1 中3),在 PMMA 中深度為 2 . 5 mm ，這 些細節位于銅階楔的每一個階梯上(見圖 A. 1 中2) ，用于檢驗銅階楔的每 一個階梯中對比度分辨率。 f ) 管電壓檢驗區 ：從0 . 78 m m 厚的金屬鐿(Ytterbium) 片粗略檢驗輻射質量 (見圖 A. 1 中4) 。如 果使用一個25 mm 鋁衰減體時 ，當 X 射線管電壓大于75 kV 左右時， 該區域在圖像中顯示為白色； 當X 射線管電壓小于70 kV 左右時， 該區域在圖像中為黑色。
