SPECT性能測試模體WS523-2019

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考?。?！更多詳情，請咨詢：134-7367-2973 微信同號

滿足標準：WS523-2019

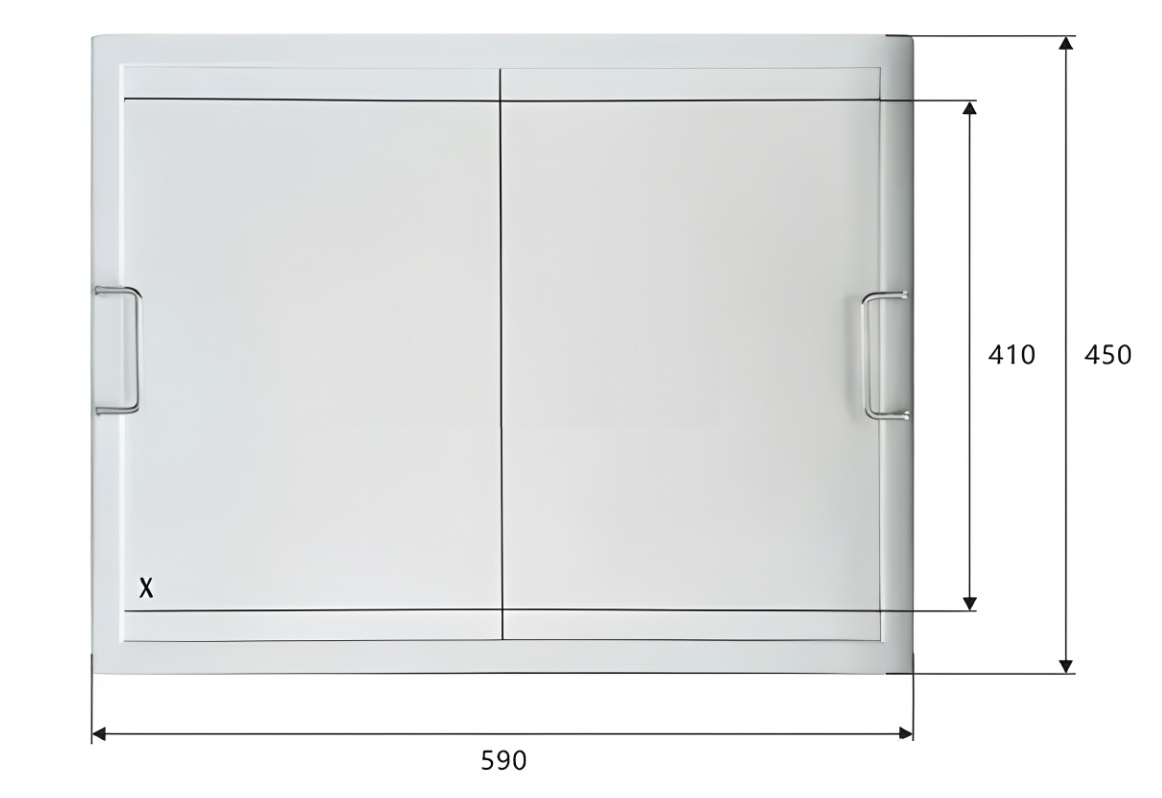

1.產品介紹與結構 SPECT性能測試模體是專門用于SPECT設備的質量控制檢測。滿足《WS 523-2019 伽瑪照相機、單光子發射斷層成像設備(SPETCT)質量控制檢測規范》標準的要求。符合國際NEMA NUI-2007標準要求。 A. 1. SPECT鉛柵模體 SPECT鉛柵模體的縫寬1mm ，縫間距30mm ，鉛厚度為3mm ，碳纖維材質面板， 整體封裝。 A. 1. 1. X方向鉛柵模體 外形尺寸590X450mm， 鉛柵長度410mm， 鉛狹縫19條 ，如圖A. 1所示。 單位為毫米

X 方向鉛柵模體結構圖

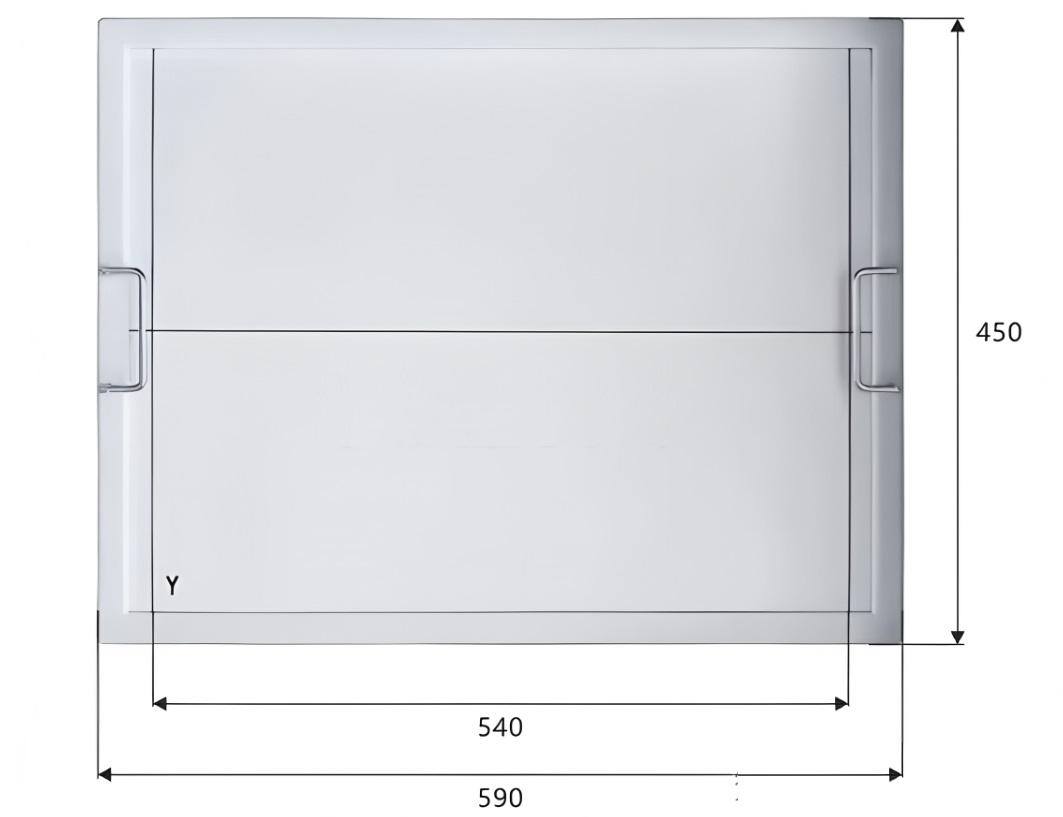

A. 1.2. Y方向鉛柵模體外形尺寸590X450mm， 鉛柵長度540mm， 鉛狹縫14條 ，如圖A.2所示。 單位為毫米

Y 方向鉛柵模體結構圖

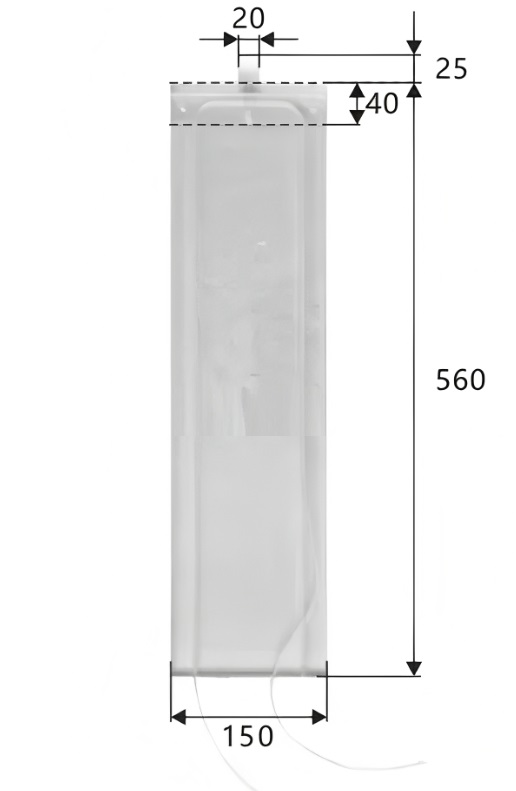

A.2. SPECT雙線源模體線源內直徑1mm ，有機玻璃板厚度10mm ，有機玻璃夾層結構 ，雙面輸出均勻?qū)?稱 ，雙探頭可同時檢測 。如圖A. 3所示。 單位為毫米

SPECT雙線源模體結構圖

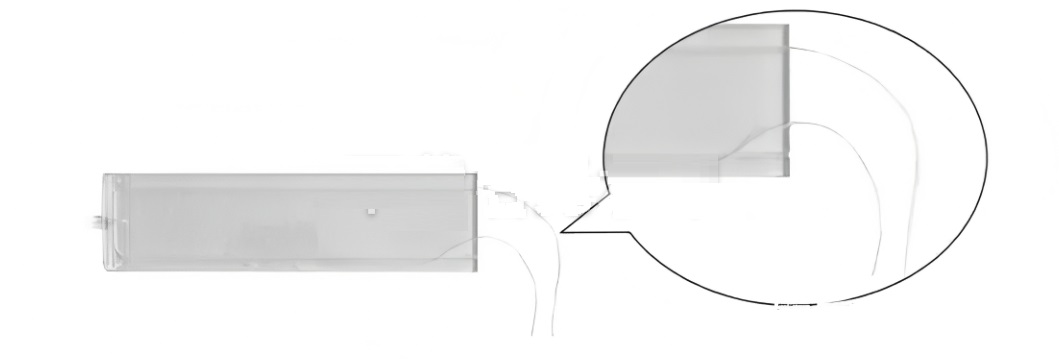

A. 3. 雙線源軟管雙線源軟管 ：外徑3mm， 內徑1mm。 如圖A.4所示。

雙線源軟管結構圖

A.4. SPECT平面靈敏度模體

內徑15cm(內厚10mm) ，外徑17cm(外厚20mm) ，雙面輸出均勻?qū)ΨQ ，雙探頭同時檢測。如圖A. 5所示。 單位為毫米

SPECT平面靈敏度模體

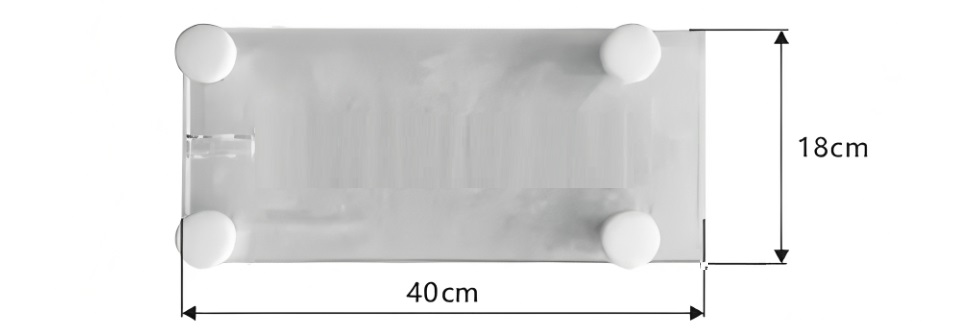

A. 5. 靈敏度模體支架 支架長度為40cm ，寬度為18cm 。如圖A.6所示。

靈敏度模體支架

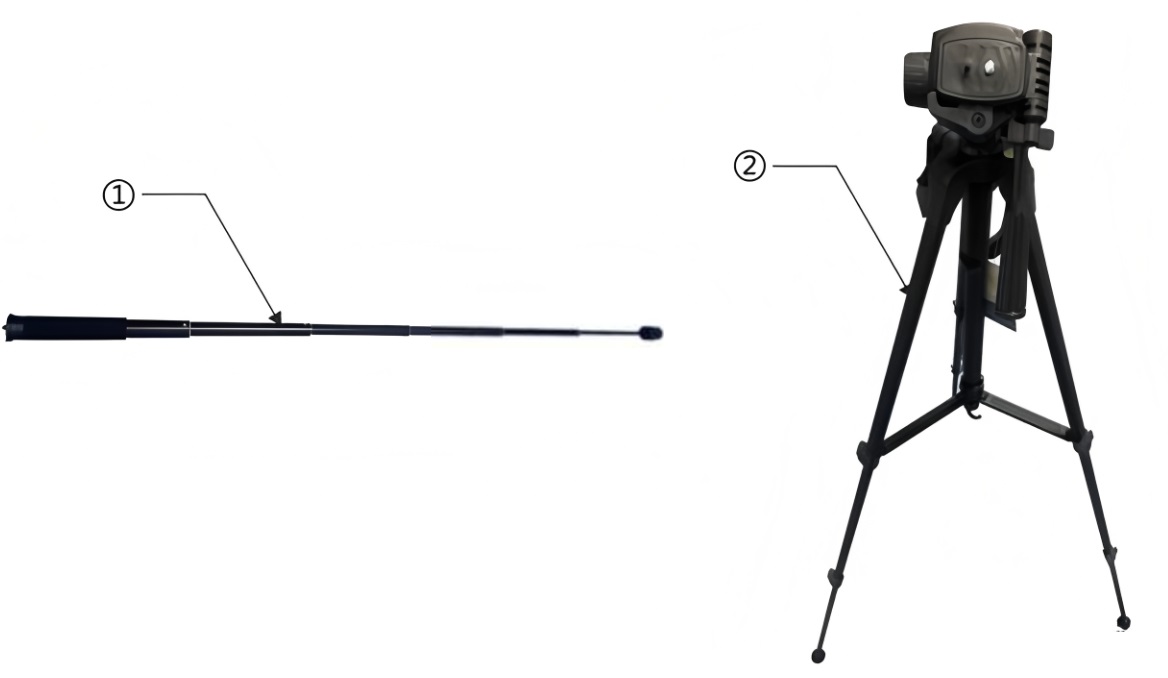

A.6. 點源可移動支架

①高度可伸縮 ，最長長度為1220mm； ②高度可伸縮 ，可360 °旋轉 ，最長長度為1170mm。

點源可移動支架

2.檢測項目 可檢測的性能指標有： 固有平面微積分均勻性、最大計數率、 固有空間分辨力、 固 有空間微積分線性 、系統平面靈敏度 、系統空間分辨力 、全身空間分辨力和斷層空間分 辨力等指標。 3.應用領域 適用于醫療機構、疾病預防控制中心、監督所、生態環境、職業病防治院、計量院、 科研院所和第三方檢測機構等。
